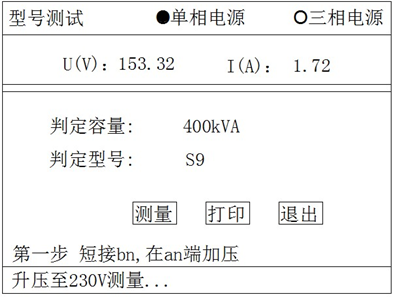

不同電力測試設備有不同的界面，比如變壓器綜合測試儀型號測試界面。在容量測試結果界面選擇型號測試，則進入型號測試界面：

  型號測試時需要外部工頻電源，條件許可時盡量使用調壓器進行升壓（若無調壓器，也可使用空開直接連接現場交流電源與本測試儀，但此種情況下相當于對被試品進行突然的空載加壓試驗，若被試品存在短路等故障，有可能導致電源跳閘甚至被試品故障擴大，因此請確保被試品性能是良好的）。

  根據現場電源分下面兩種情況：

  I）現場具備三相交流電源，此時按空載試驗的接線方法連接現場三相電源、調壓器/空開、本測試儀、被試品，調節調壓器輸出電壓到400V，按“測量”按鈕進行型號判別；

  II）現場只有單相交流電源，此時只能對低壓側為yn型接法的變壓器進行測試，此時需要進行三次測試才能進行型號判定：（1）第一次，高壓側開路，低壓側短接bn相，在an相加壓，加壓到230V進行測量（若無調壓器時，加市電電壓后測量，此時誤差稍大，下同）；（2）第二次，高壓側開路，低壓側短接cn相，在bn相加壓測量；（3）第三次，高壓側開路，低壓側短接an相，在cn相加壓測量；詳見后面的接線圖。

  以上是合眾電氣介紹的變壓器綜合測試儀型號測試界面，如果需要電力測試設備，可聯系在線客服。
